Sloupová reprosoustava, TVM ARN 312, ARP 150, ARV 104

Technická data:

  • Popis ozvučnice: Bassreflexová ozvučnice
  • Použité reproduktory: ARN 312-00/8, ARP 150-00/8, ARV 104-03/8
  • Vnitřní objem: 80 l
  • Rozměry (VxŠxH): 710x470x310 mm

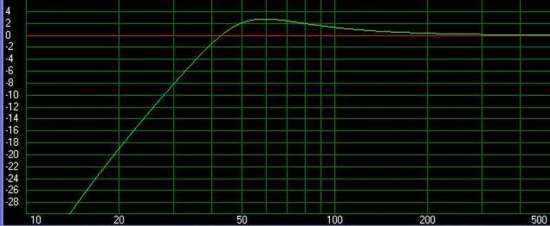

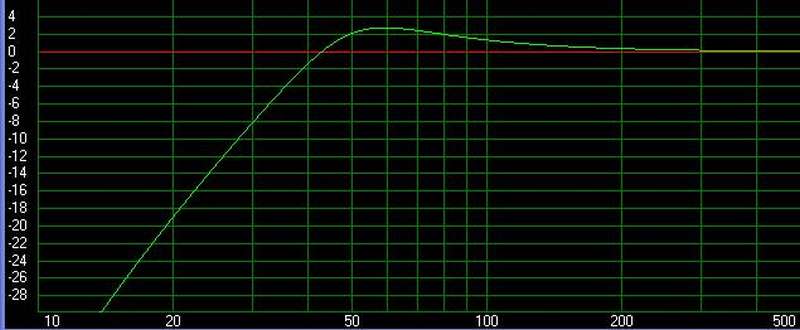

  • Rezonanční frekvence bassreflexu: 37 Hz
  • Rozměr bassreflexu: 66x130 mm
  • Orientační cena: 6 000 Kč/pár
  • Autor: Martin Deutschl

Parametry reproduktorové soustavy:

  • Jmenovitá impedance: 8 ohm
  • Maximální standartní příkon: 300 W
  • Charakteristická citlivost: 88 dB
  • Kmitočtový rozsah: 37-20 000 Hz
  • Dělící frekvence výhybky: 700Hz, 4200 Hz
  • Strmost výhybky: 12 dB/oct.

Pro tuto konstrukci jsem se rozhodl proto, že jsem chtěl kvalitní a výkonnou reprosoustavu. Ale především jsem potřeboval nahradit staré třípásmové bedny TESLA osazené ARN 8604, ARZ 3604, ARV 161 které nemají tak velké zatížení a na středových frekvencích jsou někdy znatelné různé pazvuky. Původně jsem chtěl místo ARN 312 použít ARN 226 a postavit tak sloupovky. Tento důvod jsem měl hlavně kvůli ceně basového měniče ARN 312.

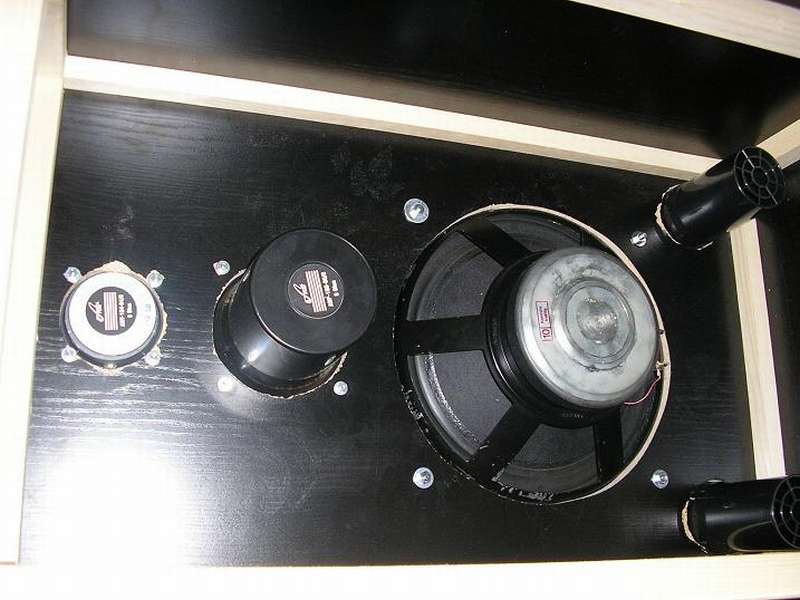

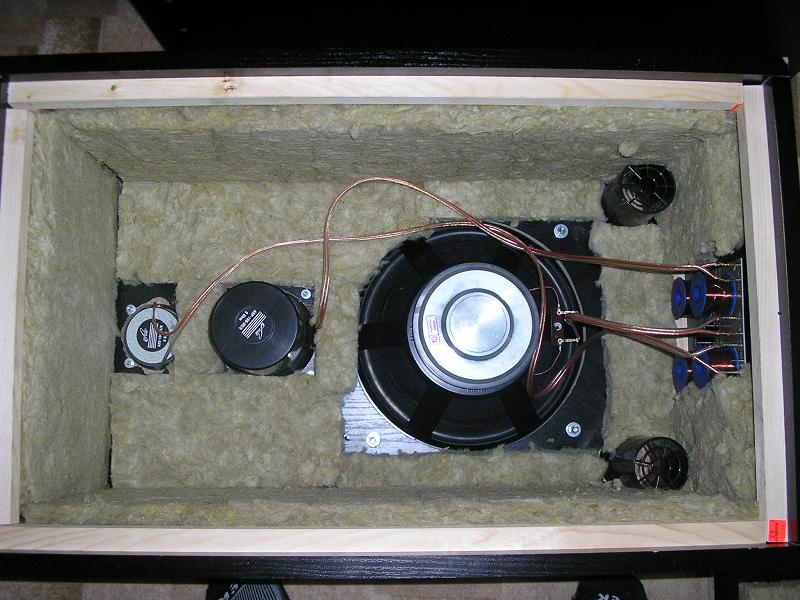

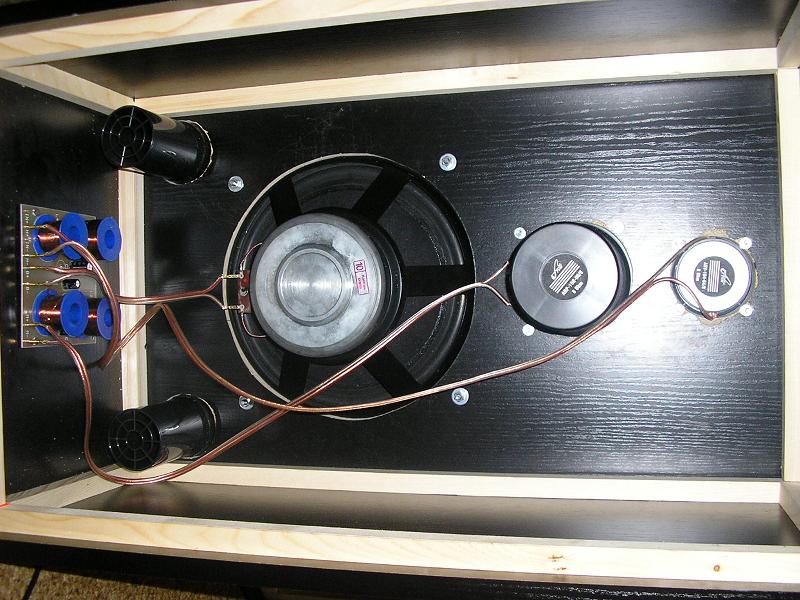

Ozvučnici jsem postavil z dřevotřísky o tloušťce 1,9 mm. Jednotlivé stěny mi nařezal kamarád, takže jsem měl o práci méně. Otvory pro reproduktory i pro bassreflexy jsem si nechal vyřezat, protože doma nemám takové možnosti. Stěny jsem smontoval k sobě pomocí 2 cm hranolků a vrutů. Dávat vruty přímo do dřevotřísky bez hranolků jsem neměl odvahu. Poté, co jsem měl bedny postavené, jsem zašrouboval jednotlivé reproduktory do jejich otvorů a propojil s výhybkou měděným vodičem o průřezu 1,5 mm2. Pak přišlo na řadu tlumení ozvučnice 4 cm skelnou vatou. Ještě jsem upevnil vodiče od výhybky k reproduktorům ke stěnám ozvučnice a do zadní stěny umístil terminál pro připojení vodičů od výkonového zesilovače.

Reprosoustavy krmím profi zesilovačem 2x 100W sinus (8 ohm), který je schopen dodávat výkon i do 2 ohm zátěže (2 x 400W sin). Při prvním poslechu jsem byl se zvukem spokojen, jen se mi zdálo, že je v reprodukci málo basů. Později jsem ale utlumil výšky a středy o 2dB, aby vynikly nižší frekvence. Zvuk se jeví velmi čistě a basy jsou tvrdé a přesné - hlavně díky tvrdému zdroji v zesilovači.
