Stojanová reprosoustava, TESLA ARN6604 a ARV104-04

Technická data:

  • Popis ozvučnice: Stojanová, uzavřená ozvučnice
  • Použité reproduktory: TESLA ARN6604, ARV104-04
  • Impedance: 4 ohm
  • Vnitřní objem: 20 l
  • Rozměry (VxŠxH): 490x250x250 mm
  • Tloušťka materiálu: 22 mm MDF
  • Orientační cena: cca 74 €
  • Autor: Ludo

Úvod:

Ako priaznivec minimalistického dizajnu a uhladených tvarov som nikde nezohnal bedne, ktoré by mi sedeli do kancelárie. Tak som sa rozhodol pre vlastnú výrobu aj keď stolár teda nie som. Použil som reprá ktoré som ešte ako stredoškolák kúpil v roku 89 v tesláckej predajni. Sú to krásne TESLA ARN6604 a výškáče ARV104-04.

Konstrukce:

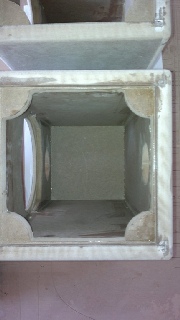

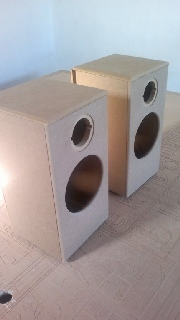

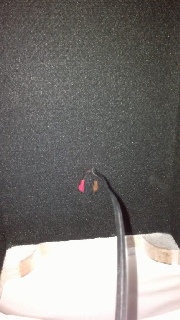

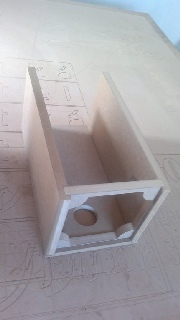

Komplet celé bedne sú vyfrézované na CNC fréze. Použitý materiál je MDF platňa hrúbky 22mm. Vzájomne zafrézované spoje sú prevedené lepením PU lepidlom SOUDAL 66A a zoskrutkovaním skrutkami do dreva. Bedňa je riešená ako celouzavretá s prístupom odspodu, kde je možné odskrutkovať spodný diel, ktorý slúži zároveň aj ako stojan. Rozmery bedne sú 490x250x250mm, vnútorný objem je niečo pod 20L. Tlmenie je riešené filcom hrúbky 8mm, ktorý ja na steny nalepený kontaktným lepidlom v spreji 3M 77.

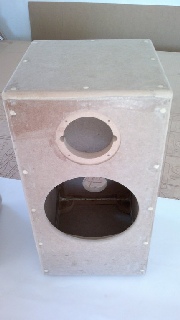

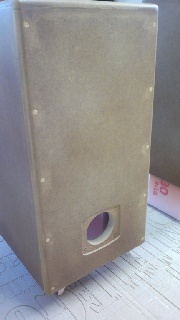

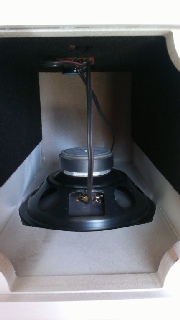

Všetky meniče sú zafrézované, výškový menič je zarovno s čelnou doskou, basák je montovaný z vnútornej strany kde zahĺbený 13mm do ozvučnice. Otvor okolo hĺbkovéro reproduktora z čelnej strany má rádius 10mm. Ako porty na pripojenie som použil bežný výrobok z GME (je to nejaká čínska imitácia pozlátených dutiniek v plastovom tele). Káble na vnútorné zapojenie sú použité taktiež z GME niečo medené čo má prierez 1,5mm2.

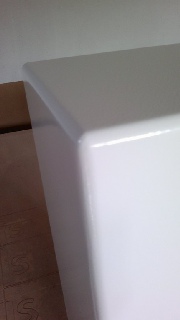

Povrchová úprava spočíva v očistení lepidla po uschnutí a následnom zatmelení spojov a dier po skrutkách. Použil som dvojzložkový tmel od HB Body (tá rýchlosť tvrdnutia, tak rýchlo som ešte nerobil hádam ešte nič nie ešte tmelil). Celá bedňa je vybrúsená do hladka, nastriekaná plničom na nitrocelulózovej báze následne brúsená od drsnosti 240 až do 600. Potom nasledovalo 5 vrstiev nitrocelulózového základu (schnutie a brúsenie medzi) a na vrch 2 vrstvy bieleho dvojzložkového PU laku.

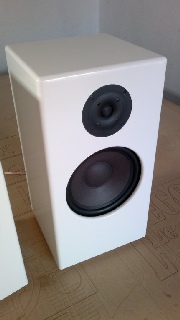

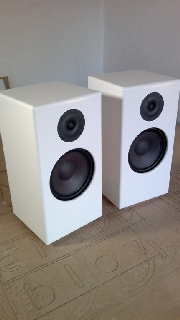

Po osadení čiernošedých meničov vytvára výrazný kontrast čo bol aj ciel čiernobiela kombinácia aby celok ladil do priestoru kde budú finálne umiestnené.

Výhybka:

Tak toto je vec ktorú ešte budem riešiť nakoľko som použil nejakú noname výhybku z doby dávno minulej. Viem o nej len toľko že na nej bolo napísané 12dB/okt. (alebo žeby naopak? už neviem). V každom prípade posluchovo hrajú celkom OK, možno výšky sú viac šušťavé.

Zvuk:

Celkovo bedne hrajú dobre, nemám to s čím porovnať ani premerať spolieham sa na svoj sluch a subjektívne vnímanie podania. Ako zdroj signálu používam AV receiver YAMAHA NATURAL SOUND RX-V495RDS a CD prehrávač MARANTZ CD-46 Tiež sú to už nie práve najmladšie kúsky.

Cena:

Materiál MDF platňa 2000x3000mm hrúbka 22mm cena 50€, lepidlo, káble a montážny materiál 20€, porty 4€. Meniče a výhybka to už bolo dávno cena neznáma. CNC frézovanie vo vlastnej réžii. Celkový čas na výrobu od kreslenia a nákupu nateriálu po finalizáciu 4dni. Spolu je to 74€.
