Subwoofer, Tonsil GDN 30/100/1,4

Technická data:

  • Popis ozvučnice: Subwoofer, bassreflexová ozvučnice
  • Použité reproduktory: Tonsil GDN 30/100/1,4
  • Vnitřní objem: 70 l
  • Rozměry (VxŠxH): 460x460x460 mm mm
  • Rezonanční frekvence bassreflexu: 34 Hz
  • Rozměr bassreflexu: 98x202 mm
  • Orientační cena: 3 000 Kč/pár
  • Autor: Martin Deutschl

Parametry subwooferu:

  • Jmenovitá impedance: 4 ohm
  • Maximální standartní příkon: 200 W
  • Charakteristická citlivost: 89 dB
  • Kmitočtový rozsah: 50-120 Hz
  • Strmost výhybky: 12 dB/oct

Tento subwoofer jsem zkonstruoval proto, že mi nevyhovovala úroveň basů z mé třípásmové reprosoustavy. Jinými slovy jich bylo málo. Pro reproduktor od fy Tonsil jsem se rozhodl kvůli jeho nízkému Qts a relativně velké lineární výchylce, ale především kvůli jeho velmi přijatelné ceně.

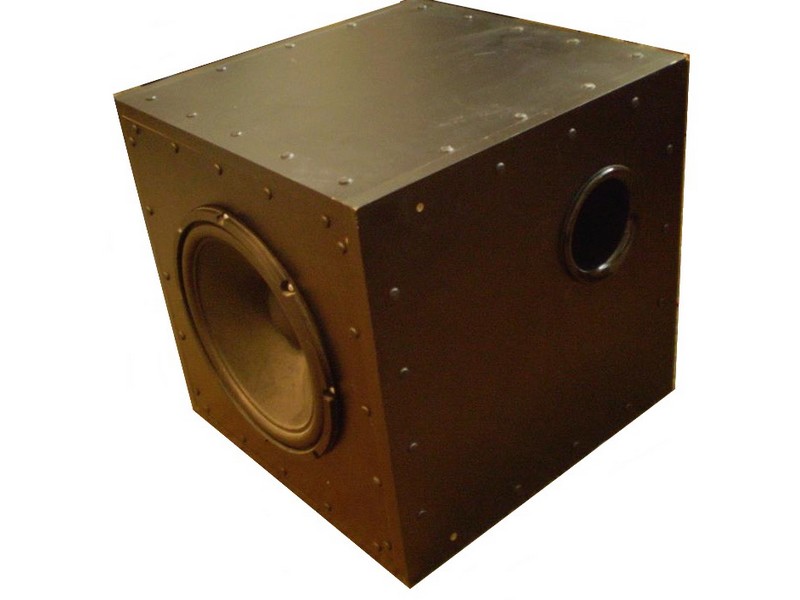

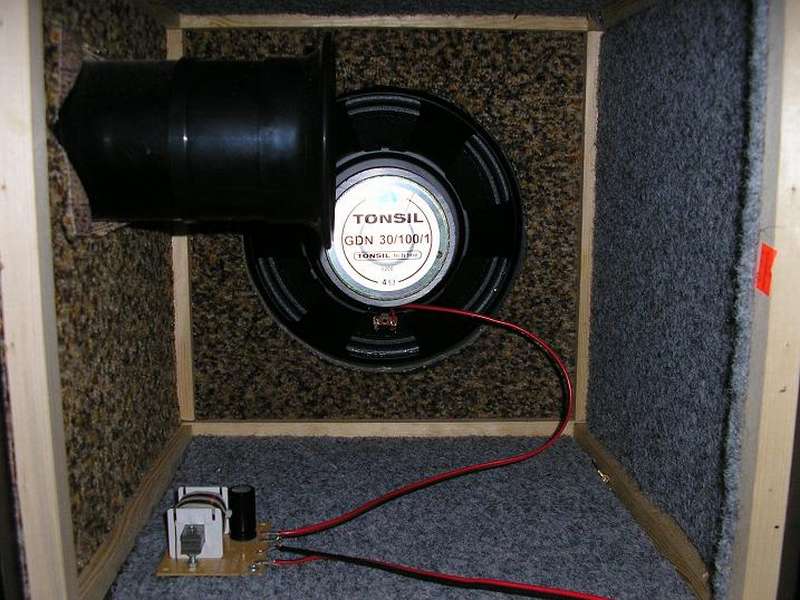

Ozvučnici jsem stavěl z 19 mm dřevotřísky, kterou jsem měl předem nařezanou včetně otvoru pro reproduktor i bassreflex. Jednotlivé stěny jsem spojil vruty pomocí hranolků. Poté jsem přišrouboval reproduktor a přilepil bassreflexový rezonátor. Ozvučnici jsem vytlumil obyčejným, měkkým kobercem o tloušťce asi 10 mm. Potom přišlo na řadu propojit reproduktor s pasivní výhybkou a tu s terminálem v zadní stěně bedny.

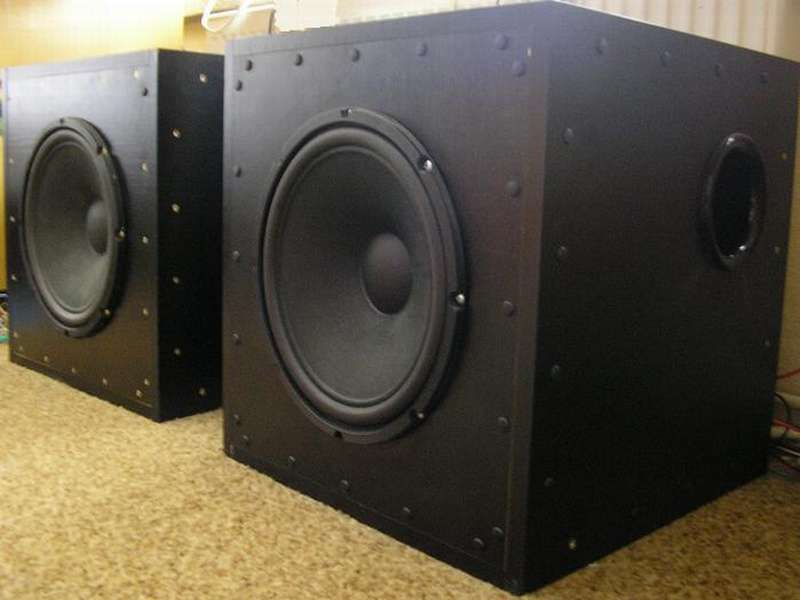

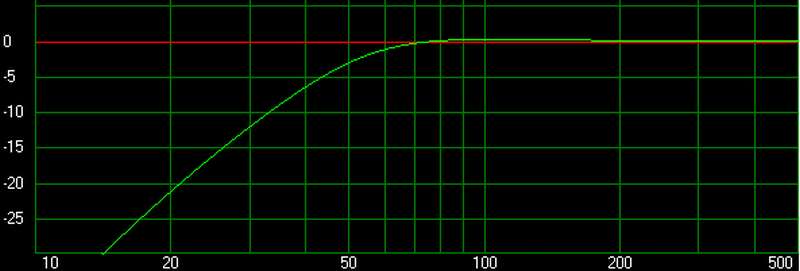

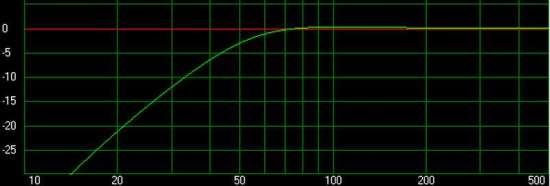

Tento subwoofer mám připojen na zesilovač 1x 100Wsin vlastní výroby. Z vlastní zkušenosti vím, že tento sub dokáže zahrát i nižší frekvence, než je teoretická hodnota dolního mezního kmitočtu, který je 50 Hz. Doma používám 2 tyto subwoofery a jsem s nimi velice spokojený a nemám co bych jim vytkl.
