ART 481

Technické parametry:

  • Označení reproduktoru: ART 481
  • Rozměry [mm]: magnetický systém průměr 80
  • Impedance [ohm]: 0.6
  • Maximální standartní příkon [W]: 5
  • Kmitočtový rozsah [Hz]: 3 000-17 000
  • Charakteristická citlivost [dB]: 94
  • Hmotnost [kg]: 1.00

Doplňující informace:

Frekvenční charakteristika byla změřena dle normy ČSN 36 8261. Vzdálenost měřícího mikrofonu je 0,5m a reproduktor je při měření ve standartní ozvučnici dle normy, měření probíhá při 1W.
Tato norma jako první československá norma definuje v tomto odstavci vlastnosti bezodrazové akustické komory, umožňující přesné a spolehlivé měření v podmínkách volného pole. Je uvedeno, že bezodrazová komora pro dolní mezní kmitočet 100 Hz má vnitřní volný objem (tj. bez akustických obkladů) nejméně 150 m3 a pro dolní mezní kmitočet 50 Hz je potřebný objem 2000 m3. Prosím berte toto měření pouze jako orientační.

Směrové charakteristiky vysokotónového tlakového reproduktoru ART 481:
a) v horizontální rovině (zvukovod postaven svisle)
b) ve vertikální rovině (zvukovod postaven vodorovně)
Plná čára = 7000Hz
Přerušovaná čára = 10000Hz
Tečkovaná čára = 15000Hz

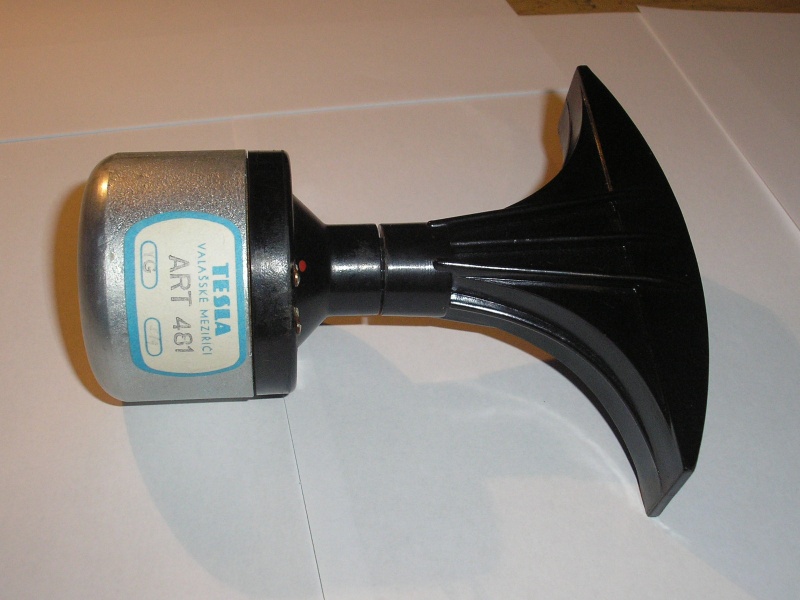

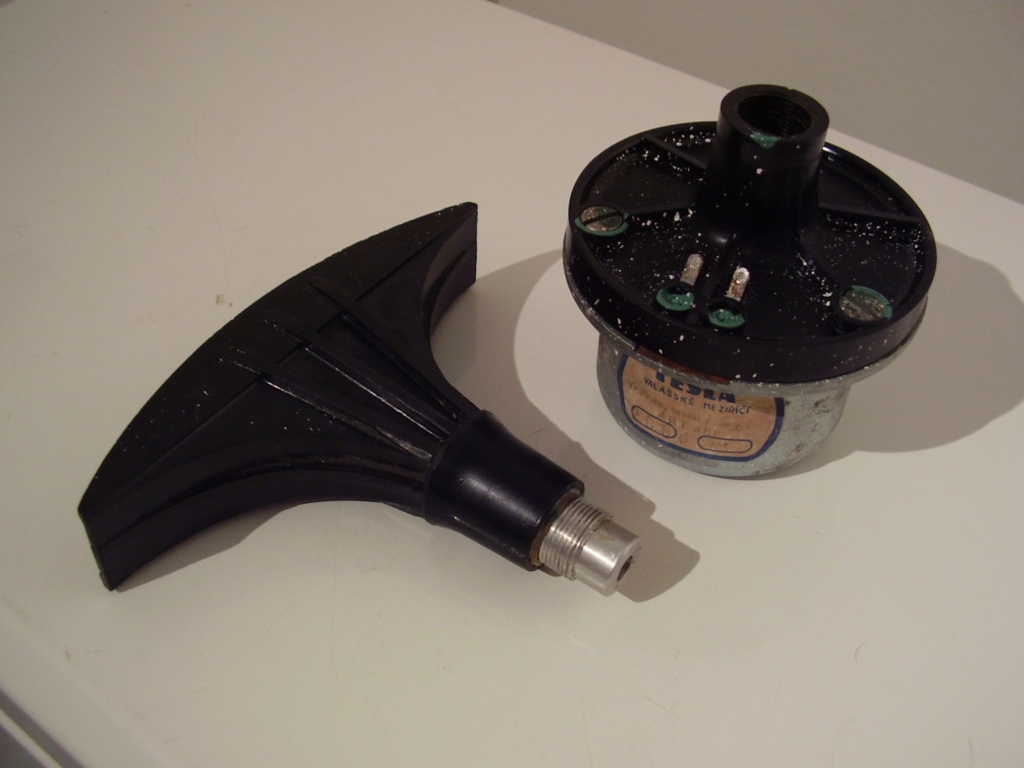

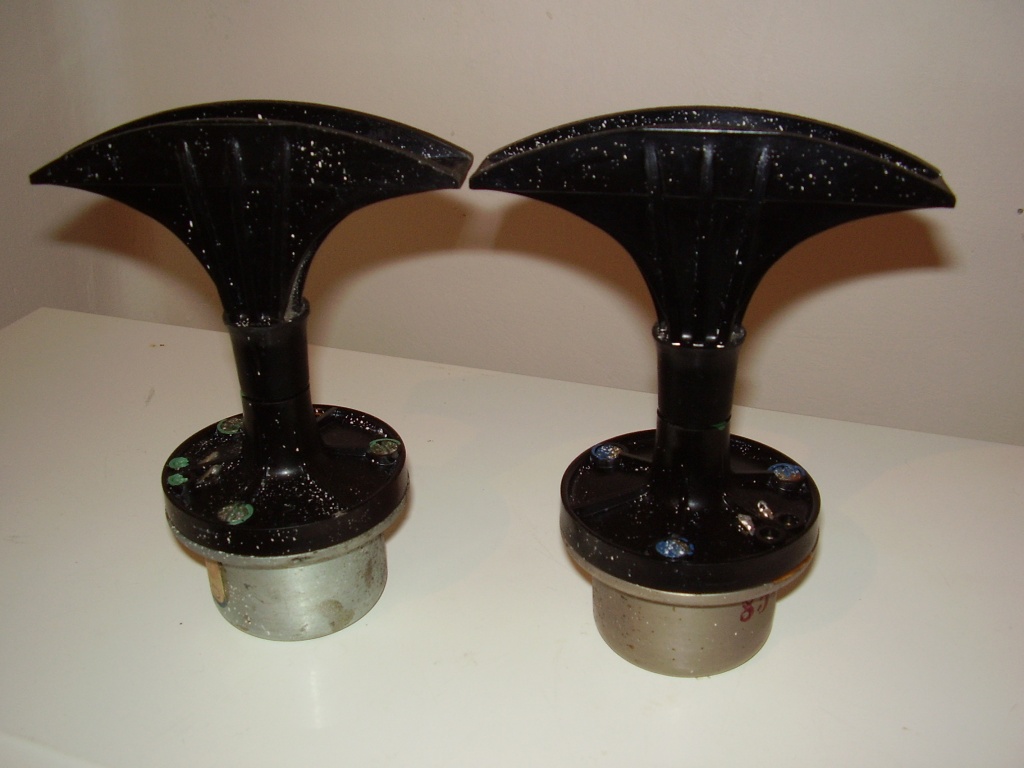

Na následujících fotkách je k vidění jedna z prvních verzí reproduktoru ART 481. Nápis na reproduktoru je: "VV Praha, nositel řádu práce". Bohužel dvoupísmenný kód výroby není uplně čitelný, první písmeno je "M" a to další není čitelné. (LuKyss)

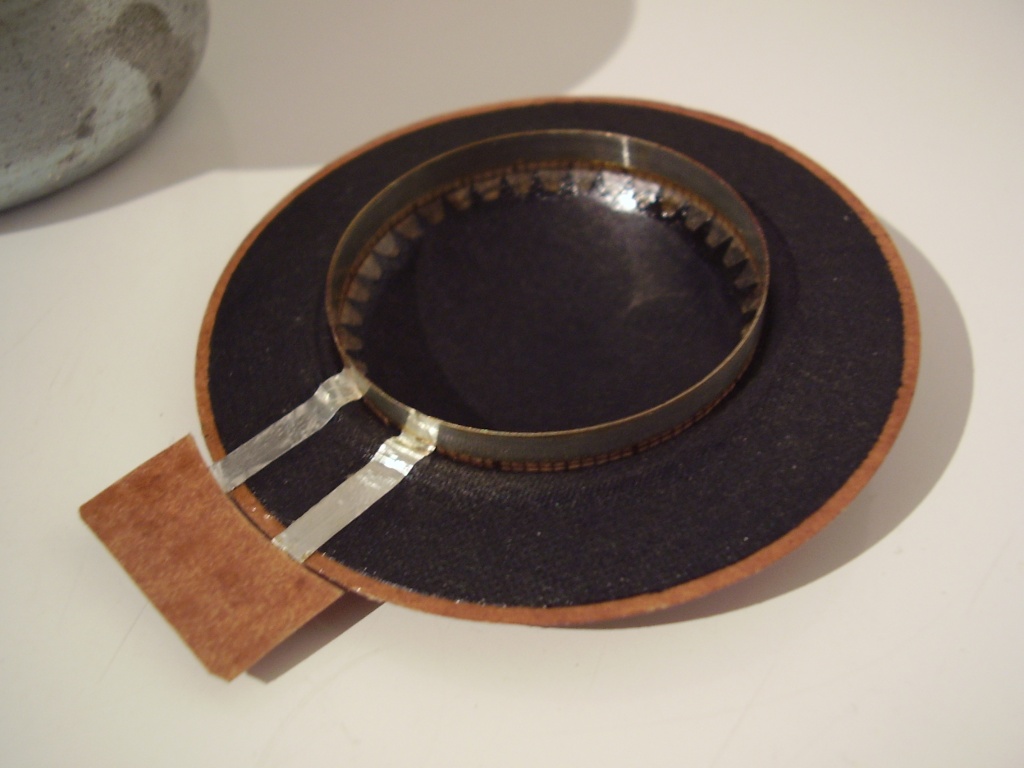

Opravuji tyto reproduktory a mohu říct že vinutí je téměř nezničitelné, ale problém je v lepidle kterým je přilepený magnet v těle ,nevím jestli je to špatným lepidlem nebo tím že pan Tesla netušil že budeme požadovat od reproduktorů plnou funkčnost i po pár desítkách let.Jsou velmi náchylné na otřesy protože u 90% nefunkčních nebo špatně fungujících repro jsou utrhané magnety které velkou silou skřípnou vinutí. Oni ještě většinou hrají i s touto závadou ale potichu nebo chraptí a v tomto stavu dokáží hrát velmi dlouho. Když se vám tohle stane nepokoušejte se reproduktor rozebrat protože si roztrháte vinutí. Fotky níže. (Lukidol)
