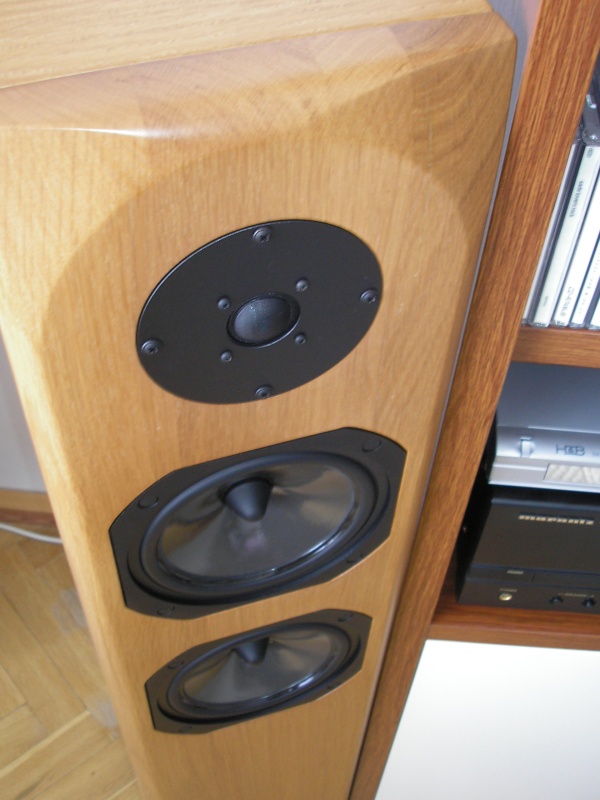

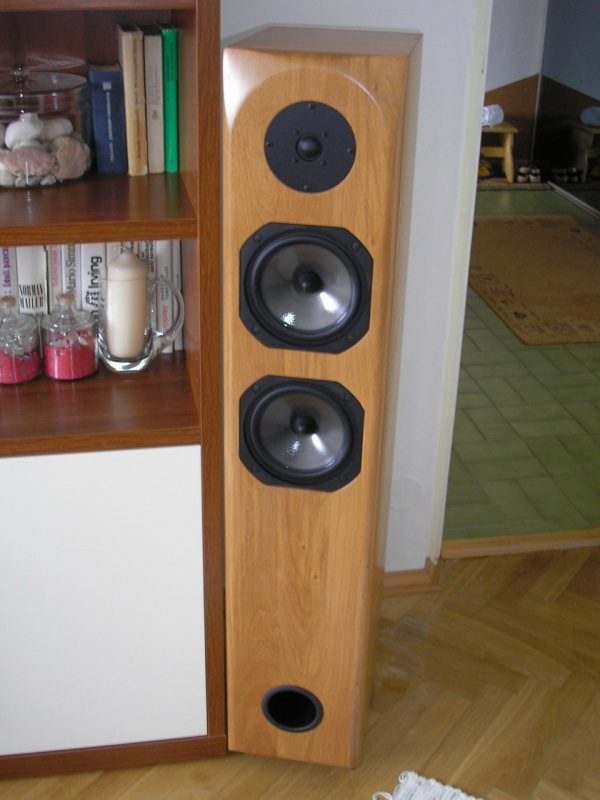

Sloupová reprosoustava, Audax HM170 Z18, Vifa XT Series-04

Technická data:

• Popis ozvučnice: Bassreflexová ozvučnice, dělená

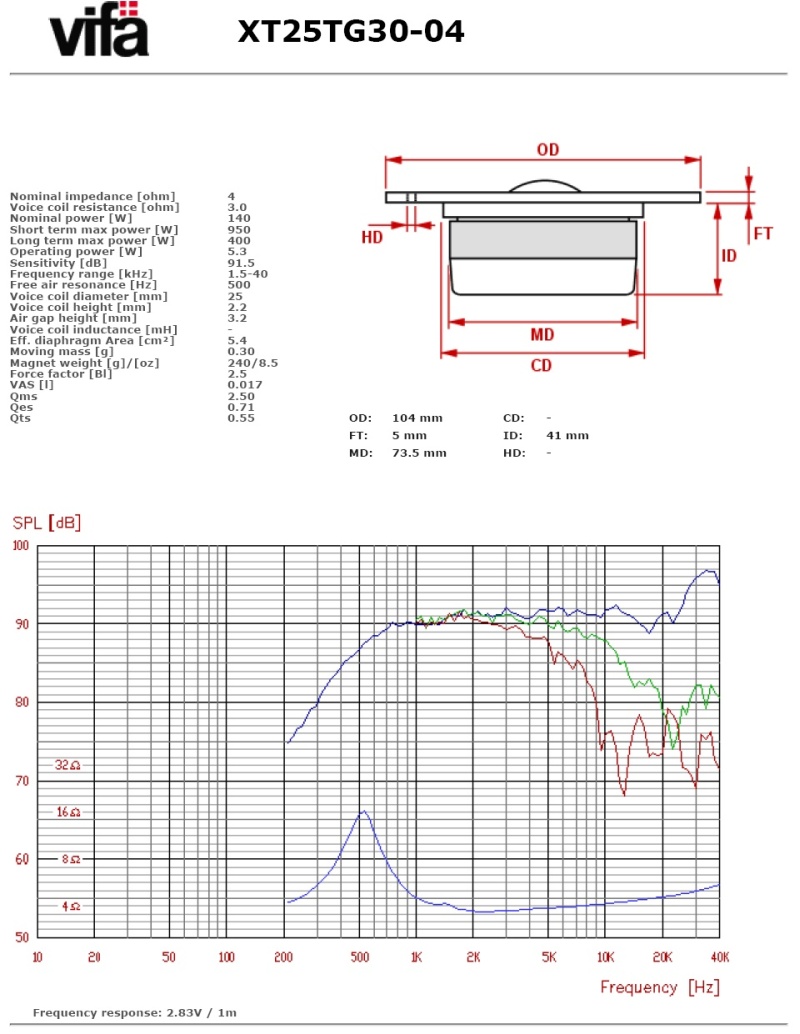

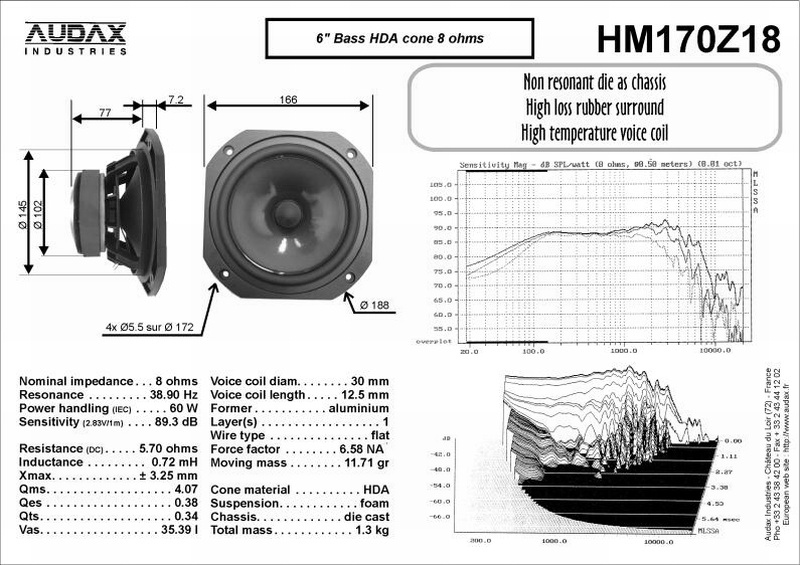

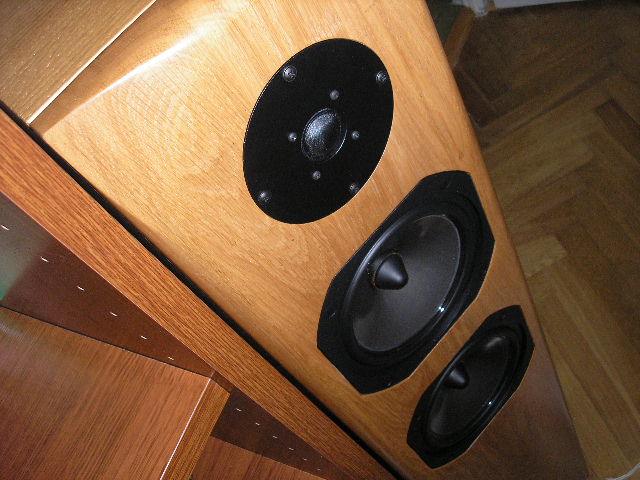

• Použité reproduktory: 2x Audax HM170 Z18, 1x Vifa XT Series-04
• Rozměry (VxŠxH): 1100x220x310 mm
• Orientační cena: 46 000 Kč/pár
• Autor: Andrej Kos
• Hmotnost: 37,4 Kg

Parametry reproduktorové soustavy:

• Jmenovitá impedance: 3.9 ohm
• Příkon: 130W RMS, 220W MAX
• Charakteristická citlivost: 89,3 dB na 1W/1m
• Kmitočtový rozsah: 32–40 000 Hz s poklesem -3 dB
• Dělící frekvence výhybky: 700Hz, 4200 Hz

Koncept:

Po stavbe paru kompaktnych „regaloviek“ som si povedal, ze je cas si postavit poriadne „stlpaky“. Myslel som nieco kvalitne, efektne, pekne a s ohromujucim zvukom, nieco co by moj Marantz PM-90mkll poriadne rozparadil, ziadny futuristicky dizajn, skor nieco ine a posobive a pritom spickovo prepracovane. Nikam som sa neponahlal, povedal som si, ze ked sa uz pustam do takehoto projektu, nesmiem urobit chybu a pekne pomaly postavim „stlpy“.
Mnou uprednostnovany 2,5 pasmovy koncept bol prvym poziadavkom pre stavbu reproboxov. Hodne 2,5 pasmoviek ktore som videl a pocul boli v podstate standardne dvojpasmaky v ktorych hral extra basak koli vylepseniu hlbiek. Vlozene velke cievky v serii so stredakom koli zlepseniu posobivosti a koli maximalnemu dynamickemu rozsahu. Druhy basak je zapojeny pararelne s velkou cievkou a prenasa aj cast stredoveho pasma. Vysledkom su ale hlboke basy z relativne malej reprobedne, ale s potlacenymi stredmi a nevyrovnanymi charakteristikami a repro nikdy nehraju naozaj zivo.

Zvolil som teda iny pristup. Pouzit dva stredobasy. Prvy cisto pre basy a druhy stredobas pre kompenzaciu takzvaneho prechodovehu svu. Vyzera to ako klasicka dvojpasmovka ale vysledny zvukovy produkt je mnohonasobne lepsi. Horny stredobas vyuziva vlastne cely svoj potencial bez omedzenia cievkou a stale mam dvojicu konicky vyzarovacich repro v oboch pasmach (basy aj stredy), ktore su schopne poriadne "pohnut vzduchom". Idealnym riesenim je pouzit obidva reproduktory pre stredy aj basy rovnake a s jednoduchym filtrom prveho radu ktory zaruci minimalny fazovy posun vo vyhybke a hlavne plynuly prechod medzi obidvomi menicmi. Pouzitim dvoch oddelenych priecinkov vo vnutri reprobedne - spodny ako hlbko reflexny a horny ako stredobasovy bolo v tomto pripade kombinaciou najidealnejsiou a najucinnejsiou. Uzavrena horna cast so zvukovo neprepustnym kabinetom dava kontrolovane basy a stredy, ktorych podanie dava iny rozmer celemu spektru spodneho pasma.

Vysky su kristalovo ciste a vykreslene a zaroven nedrazdia. Skor su makko podavane. Nevycnievaju z ostatnych kmitoctov co nakoniec potvrdilo aj meranie v jednom nemenovanom Brnenskom hifi studiu. Charakteristiky su vyrovnane a parametre bedni a vyhybiek davaju menicom to, co vyrobca zamyslal ked ich konstruoval.

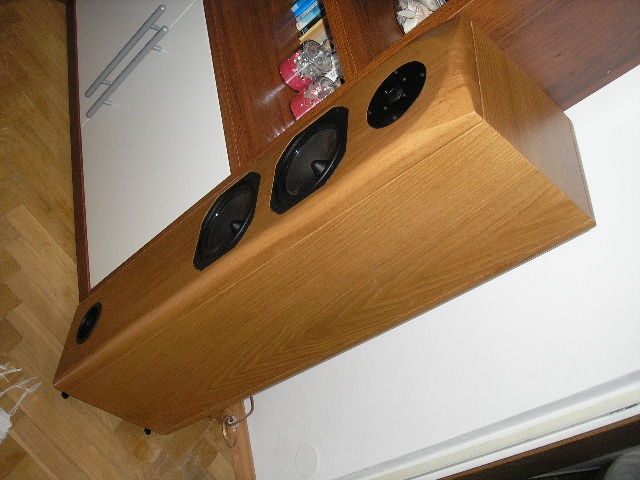

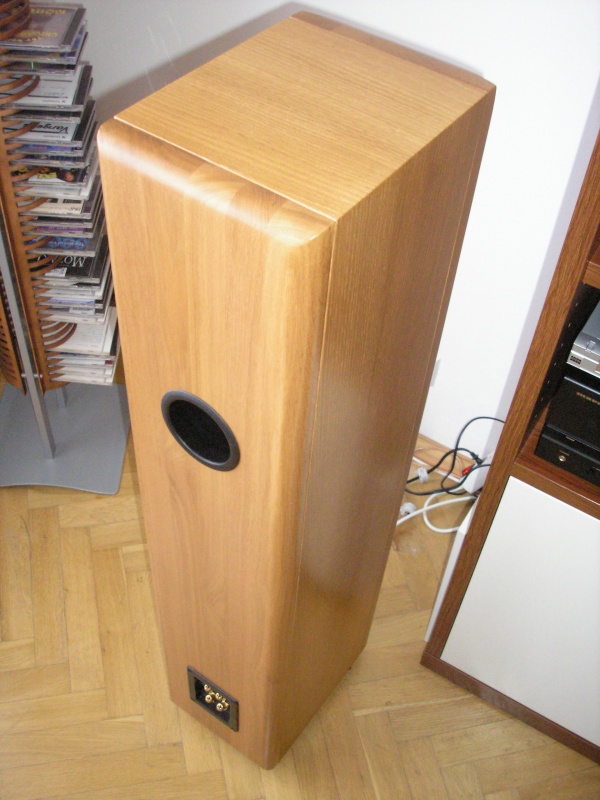

Skrina:

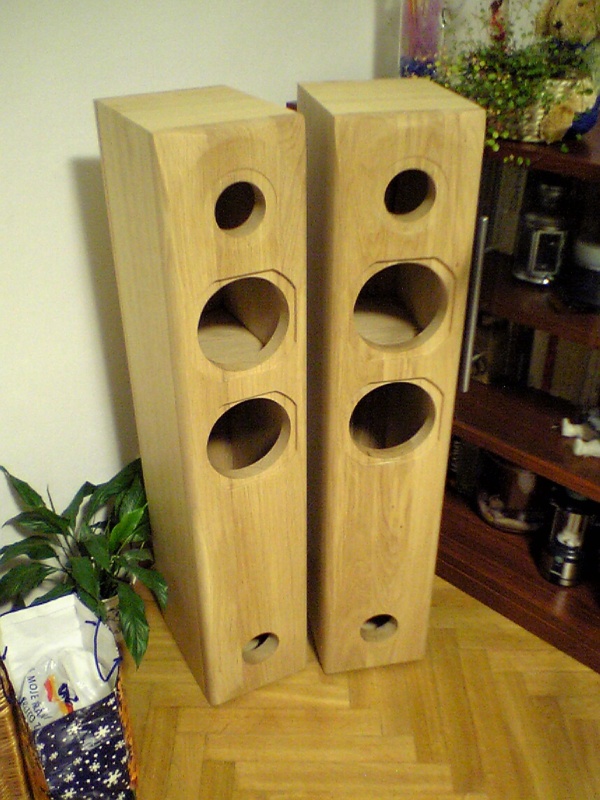

Jasne: nieco ine, nieco co hned tak niekto nema. Bedne musia byt pevne, pekne a hlavne perfektne prepocitane pre menice, ktore som sa rozhodol pouzit. Nakolko som pri praci s drevom zakazdym sklamal, rozhodol som sa ze si bedne navrhnem a necham postavit znamemu stolarovi, ktory je siroko-daleko znamy svojou predciznostou a spickovou pracou. Repro som navrhol a narysoval schemy. Samozrejme som mal uz predtym zakupene vsetky komponenty pre stavbu. Steny budu z mdf - podyhovane, celo a zadna stena budu z masivu - dub. Niekto by mozno namietal, ze akusticky nieje masiv to prave orechove, ale poriadne spevnil korpus reprobedni, je nadherny a naviac zvysi pohladnost a podanie v interieri. Po zatlmeni ako sa patri je myslim tym originalnym riesenim, ktore splna extremne parametre pri kompenzacii stojaceho vlnenia - (dalsie repro budu betonove alebo mramorove, ale to je hudba buducnosti..) Schemy som poslal znamemu a zacala stavba. Po dokonceni korpusu som si pred finalnym zatvorenim bedne priviezol domov a zatlmil shieldfellerom dovezenym z DE. Bedne som potom poslal na uzatvoreniea finalne dolakovanie. Kompletne su bedne capovane, kolikovane a lepene. Vysledna podoba bola nad moje ocakavania. Vsetky steny vratane prepazok maju silu 32mm, celo je 44mm silne. Hrany skosene, jemne domorenie a vyssim leskom celeho povrchu davaju dojem vysoko profesionalnych reprosustav. (Pripomeniem bedne typu KELLY KT3 ale s osadenim d´appolito, ktore mali naviac chybu v crossovere) Ja som tieto repro staval s laskou a vyberal menice, ktore su tak trocha ine...pekne, profesionalne a hlavne to, za co tazki prachci vyhadzuju statisice a aj tak ich osklbu, pretoze tomu nerozumeju!

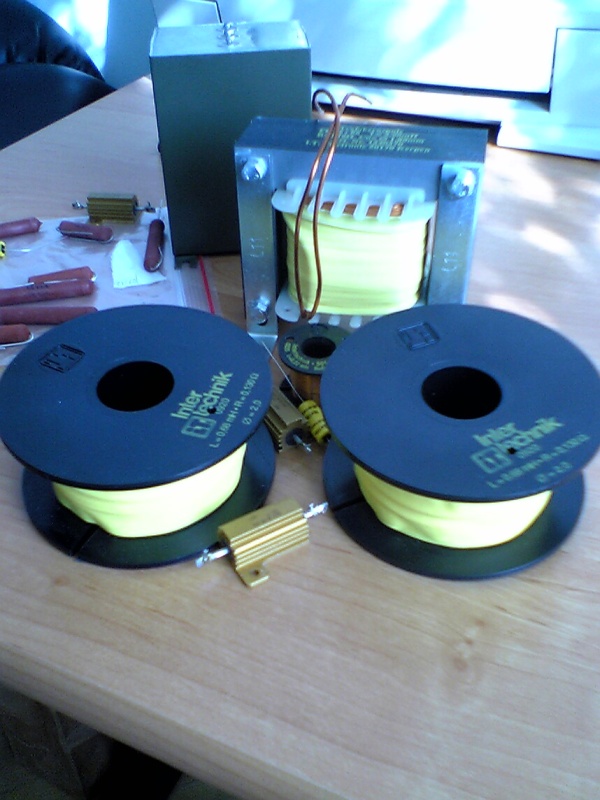

Výhybka:

Koncipovana pre zapojenie bi-wire a s vysoko akostnymi cievkami s priemerom 2mm Cu. Casom mozno este vymenim kondenzatory, ale tie ktore som pouzil, som pri nakupe predcizne vyberal a meral. Deliace kmitocty su posadene na 400Hz a 3000Hz s perfektnym -6dB na stredobase a vyske na fs. Terminal je pozlateny.

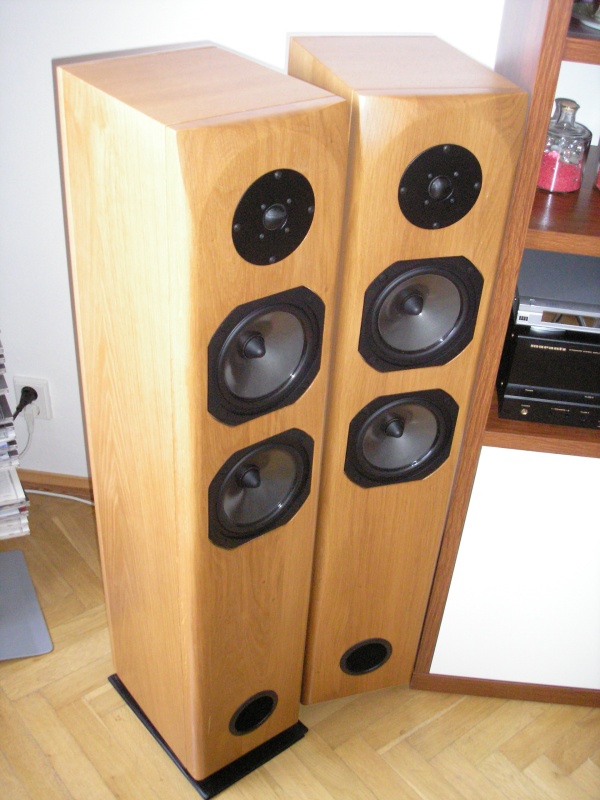

Vysledok:

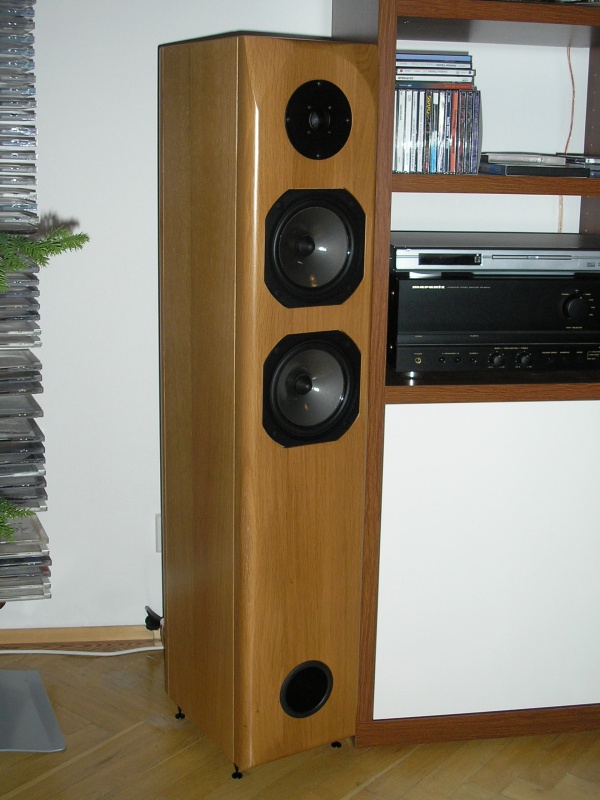

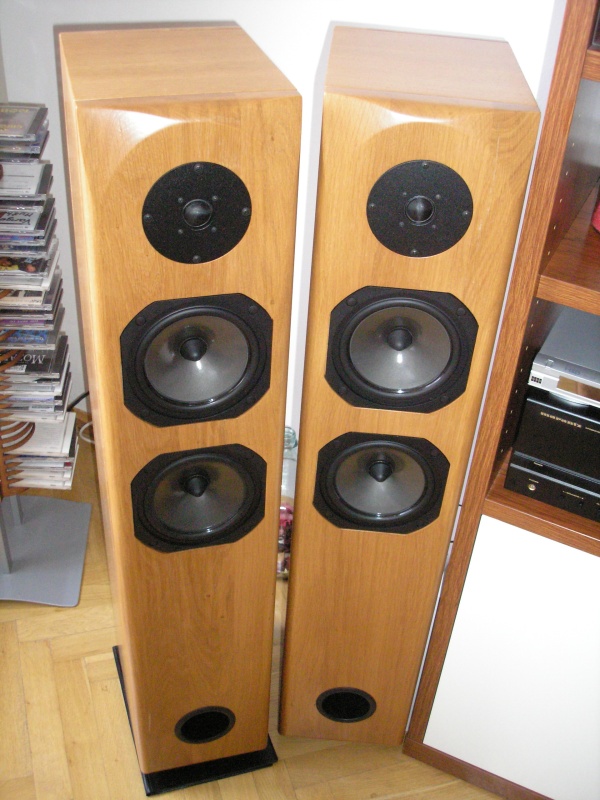

Repro stoja na hrotoch fy. Monacor. Dnes pocuvam zvuk zasadne bez upravy korekciami - direct source mode. Surovy zvuk taham z digitalneho vystupu z dvd a prevadzam s DAC monica2 s asynchronnym reclockingom, bez resamplovania, bateriovo napajanym do koncoveho zosilnovaca. Takto spracovany zvuk potom vediem striebromedenymi kabelmi 3,5 mm zn. siemens do repro.

Musim tieto bedne oznacit ako vynikajuce (a nieje to len moj nazor), s ohromnym podanim celeho kmitoctoveho pasma vynikajucim podanim aj tych najjemnejsich detailov. Basy pevne, plne stredy a vysky nadherne uhladene. Uzasna dynamika a priestorovost dava pri posluchu nazriet do novej dymenzie zvuku a naraz sa mi v nahravkach objavili zvuky, ktore tam predtym (na strarych repro) neboli.... Pocuvam hudobne zanre, ktore som predtym skoalopevne odmietal a zistujem, ze aj v nich je krasa a zmyselnost. Zaroven zistujem ze hudba je plna basov aj vysiek aj bez pouzitia hyzdicov typu ekvalizer alebo korekcie.... Tie nadherne a tak dolezite stredy, ktore som predtym potlacoval korekciami tam su a su priezracne ciste. Pri pocuvani hudby sa konecne citim ako pri naozajstnom koncerte. Ked sa vam dostane zvuk pod kozu, chyti vas a nepusti .... je to ohromne poznanie, ked zvuk pohladi ....
